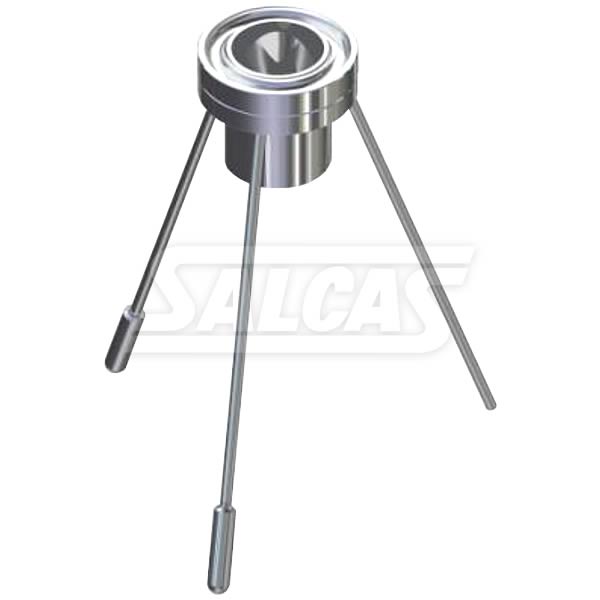

Viscosímetro tipo Copo Ford

Copo

Copo fabricado em alumínio polido conformado por processo de usinagem de precisão.

Diâmetro do copo

Diâmetro interno = 50,8 mm, diâmetro externo = 59 mm, altura = 73 mm

Anel

Anel fabricado em alumínio polido conformado por processo de usinagem de precisão.

Diâmetro do anel

Diâmetro interno = 60 mm, diâmetro externo = 87,5 mm, altura = 17,79 mm.

Haste

Haste em alumínio polido, com pÉs reguladores de altura para nivelação do aparelho

Dimensões externas

Largura = 200 mm, comprimento = 200 mm, altura = 300 mm.

Orifício

Orifício fabricado em latão nº 4

Placa de vidro

Placa de vidro incolor de 100 mmx 100 mm com espessura de 3 mm.

Descrição do aparelho

Aparelho fabricado em alumínio polido, conformado por processos de usinagem de precisão conferido dimensionalmente por instrumentos de controle calibrados, equipamento composto por 5 grupos mecânicos distintos fixados por mÉtodos de encaixe e rosca, sendo estes: Copo, anel, hastes, reguladores e orifício

Descrição do ensaio

Basicamente o ensaio consiste em nivelar o equipamento, extrair a amostra da substância a ser analisada com temperatura especifica, deposita-la no copo retirando o excesso com auxilio da placa lembrando que o orifício deve estar bloqueado para que na haja escoamento, a vazão É liberada e com auxilio de um cronometro É medido o tempo que todo volume do fluido leva para escoar por completo pelo orifício do copo.

Norma

ASTM D 5293 e SAE J30

Opcional sobre requisição

Composição de itens que acompanha

Orifícios de outras dimensões e componentes em aço inox

Sendo acrescido conforme o produto requisitado.

Viscosímetro Copo Ford nº 2 – Código 22861

Viscosímetro Copo Ford nº 3 – Código 22862

Viscosímetro Copo Ford nº 5 – Código 22906

Viscosímetro Copo Ford nº 6 – Código 22907

Viscosímetro Copo Ford nº 7 – Código 22908

Viscosímetro Copo Ford nº 8 – Código 22909

Copo em alumínio polido, anel em alumínio polido, haste em alumínio polido, placa de vidro incolor e certificado de garantia.
