Transmissor de Pressão

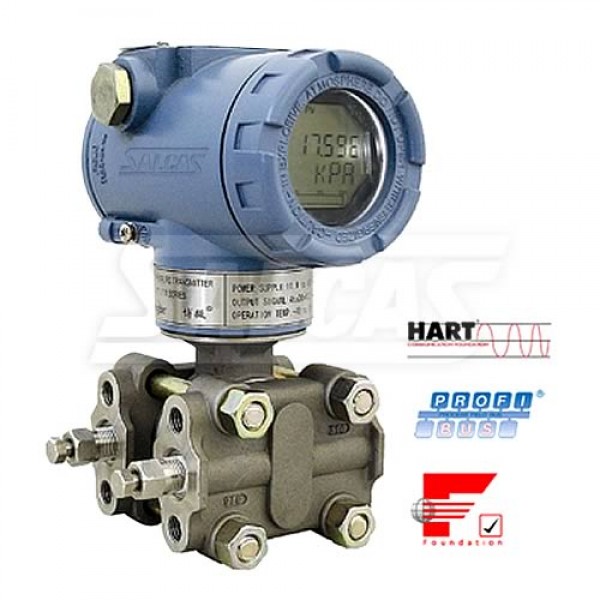

Transmissor de Pressão SNCS-PT105: Os Transmissores de pressão SNCS-PT105 são instrumentos inteligentes e robustos de alta performance e qualidade, para ser aplicado na medição e no controle de processos industriais de Pressão, Nível e Vazão de Gases, Vapores, Líquidos e Fluídos Viscosos.
AtravÉs dos protocolos de comunicação É possível fazer diagnósticos avançados.

Principais modelos do Transmissor de Pressão SNCS-PT105:

SNCS-PT105 SR: Transmissor de Pressão Diferencial Remoto
SNCS-PT105 SG: Transmissor de Pressão ManomÉtrico
SNCS-PT105 SA: Transmissor de Pressão Absoluto
SNCS-PT105 SD: Transmissor de Pressão Diferencial
SNCS-PT105 SH: Transmissor de Pressão Diferencial para Alta Pressão

Características do Transmissor de Pressão SNCS-PT105

Desempenho do Transmissor de Pressão SNCS-PT105
• Alta precisão: ± 0,075% (20ºC, rangeabilidade 10:1)
• Estabilidade: ± 0,1% da faixa máxima / ano
• Rangeabilidade: 100:1
• MTBF: > 10.000 horas
Protocolos de comunicação digital: HART, FF e PROFIBUS PA
Seleção: Pressão diferencial (SD), Linha de alta pressão (SH), ManomÉtrico (SG), Pressão absoluta
(SA), Pressão diferencial remoto (SR)
Sinais de Saída: 4~20mA e sinal digital
Compensação: compensação de temperatura ambiente automaticamente
Parametrização: Zero / Span, alarme de falha, unidades de medidas, e etc.
Auto-diagnósticos: diagnósticos dos estados do sensor, conversor A/D, memória, tensão de alimentação e alarmes de falha de software e hardware, e etc.

Parâmetros Básicos do Transmissor de Pressão SNCS-PT105:
• áreas de Aplicação: Gases, vapores, líquido e fluidos viscosos
• Compensação automática de temperatura
• Alimentação: 9Vcc ~ 32Vcc （FF, PROFIBUS PA）
17.4Vcc ~ 42Vcc（HART）
11.9Vcc ~ 30Vcc（prevenção para áreas potencialmente explosivas)
• Sinal de Saída Analógico： 4 ~ 20mA, (dois fios)
Digital：HART, FF e PROFIBUS PA
• Carga Resistiva: 0Ω ~ 1500Ω （geralmente） | 250Ω ~ 550Ω（HART）
• Tensão de isolação (entrada e saída)：500Vrms(707Vcc）
• Display LCD (alfanumÉrico)
• Temperatura de Operação: -40ºC ~ 85ºC （sem LCD）| -30ºC ~ 70ºC （com LCD）
• Temperatura de Armazenamento: -40ºC ~ 100ºC（sem LCD）| -40ºC ~ 85ºC （com LCD）
• Umidade 5%UR ~ 100%UR
• Tempo de Inicialização ≤5s
• Tempo de Atualização 0.2s
• Ajuste de Damping: 0.25s ~ 32s

• Pressão Estática Máxima Admissível:
SR: Faixa 2：1000psi（6.89MPa）
SD: Faixa 3～8：2000psi（13.8MPa）
SG: Faixa 3～8：2000psi（13.8MPa）
Faixa 9：4500psi（31.0MPa）
Faixa 0：7500psi（51.7MPa）
SA: Faixa 4：58psi（400kPa）
Faixa 5：218psi（1500kPa）
Faixa 6：435psi（3000kPa）
SH: Faixa 4～7：4500psi（31.0MPa）
Especificações de Desempenho
• Precisão Faixa 2:
±0.1% de Span para 0.5 URL ≤ Span ≤ URL;
±[0.05+0.025 ×（URL / Span）]% do Span para Span ＜0.5 URL.
Outras Faixas:
±0.075% de Span para 0.1 URL ≤ Span ≤ URL;
±[0.025+0.005 ×（URL / Span）]% of Span for Span ＜0.1 URL.
• Efeitos sobre a Temperatura a 28°C (50°F):
Faixa 2:
±[0.05% URL +0.25% Span]
Outras Faixas:
Span≥0.1 URL：±[0.019% URL +0.125% Span]
Span＜0.1 URL：±[0.025% URL +0.125% Span]
Estabilidade ±0.1% URL a cada 12 meses
Efeitos sobre a Pressão Estática Faixa 2: ±1% / 13.8MPa
Faixa 3: ±0.5% / 13.8MPa
Outras Faixas: ±0.25%/13.8MPa
• Efeitos sobre a Posição de Instalação: Deslocamento entre 0 atÉ 0.24kPa máx.
• Efeitos da Alimentação: < 0.005% da faixa de calibração por volt.
• Invólucro à Prova de Explosão: Intrinsecamente Seguro (Ex ia II Ct4)
• Grau de Proteção: IP65/IP67
• Efeitos sobre a Vibração: IEC 60068-2-6 Environmental testing - Part 2: Tests - Test Fc: Vibration (sinusoidal)

• Compatibilidade EletromagnÉtica:
IEC 61000-4-2 Electromagnetic compatibility (EMC)- Part 4-2: Testing and measurement techniques - Electrostatic discharge immunity test
IEC 61000-4-3 Electromagnetic compatibility (EMC) - Part 4-3 : Testing and measurement techniques - Radiated, radio-frequency, electromagnetic field immunity test
IEC 61000-4-4 Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test
IEC 61000-4-6 Electromagnetic compatibility (EMC) - Part 4-6: Testing and measurement techniques - Immunity to conducted disturbances, induced by radio-frequency fields
IEC 61000-4-8 Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques - Power frequency magnetic field immunity test
Características
• Conexão ElÉtrica: 1/2"-14 NTP (fêmea)
• Conexão ao Processo: 1/4”-18 NPT (fêmea)
• Tomada de Pressão Faixas 2 à 5，distância de centro É 53.9mm
Faixa 6，distância de centro É 55.3mm
Faixa 7，distância de centro É 55.8mm
Faixa 8，distância de centro É 56.8mm
Faixa 9，distância de centro É 57.4mm
Faixa 0，distância de centro É 58.2mm
• Material do diafragma e válvulas de dreno/purga ：AISI 316, Hastelloy Alloy C, Monel Alloy ou Tântalo;
• Flanges e adaptadores：AISI 316, Hastelloy Alloy C ou Monel Alloy;
• O-ring: borracha nitrílica;
• Líquido de enchimento：óleo de silicone ou óleo de fluorcarbono;
• Parafusos：Aço Carbono Zincado；
• Invólucro：baixo teor de cobre/bronze；
• Pintura：resina epóxi
• Peso aproximado: 3.5kg (com indicação) e 3.3kg (sem indicação)
