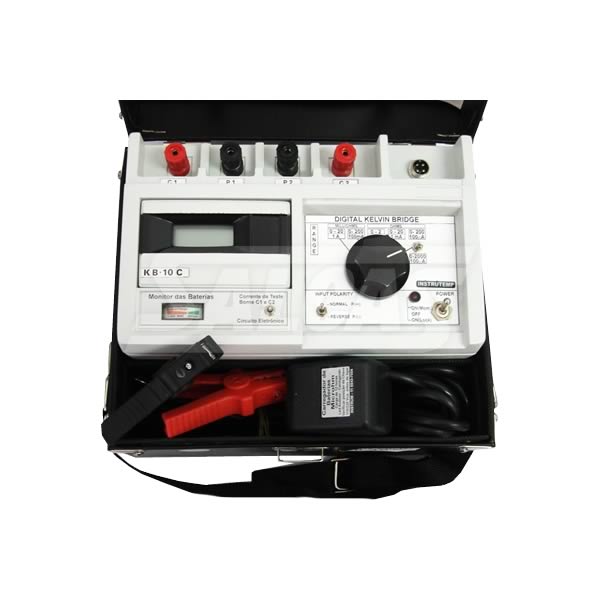

Ponte de Kelvin Digital

Resistências

Resoluções

Corrente de Medições (aproximada)

00.00 a 19.99 miliohms

10 microohms

1 A

000.0 a 199.9 miliohms

100 microhms

100 mA

0.000 a 1.999 ohms

1 miliohms

10 mA

00.00 a 19.99 ohms

10 miliohms

1 mA

000.0 a 199.9 ohms

100 miliohms

100 µA

000.0 a 1.999 Kohms

1 ohms

100 µA

Precisão

± 0,25% do valor de leitura ± 1 Dígito (15 / 35oC)
± 0,5% do valor de leitura ± 1 Dígito (0 / 50oC)

Indicação

Display de cristal líquido (LCD) de 3.1/2 Dígitos, 12,5mm de altura.
Leitura máxima 1999. Ponto decimal e sinal negativo (-).

OFF/SET

Típico 0/1 dígito entre 15 e 35oC. Precisão maior pode ser obtida usando a chave NORMAL/INVERSE

Tempo de Resposta

Após ser acionada a chave ON/OFF, 2 segundos para a leitura final.

Proteção de Entrada

1 V pico a pico pode ser aplicado entre os dois terminais de RX.

Efeitos de Interferência

Erro causado pela frequencia de rede: 0,1 X, corrente de testes
+ ou - 1 L.S.D.
Erro causado por campo magnÉtico de 5 GAUSS da rede
+ ou - 2 L.S.D.
Erro causado por ligação a terra (operando com baterias): Nenhum.

Temperatura de Uso

0 a 50°C

Temperatura de Armazenamento

-40 a +60°C

Calibração e Ajustes

Ajuste interno de zero.
Ajuste interno para todos os alcances.

Resistência dos cabos de medição

Cabos de potencial

Sem limitações

Cabos de Corrente

20 Mohms para cada cabo. Valores maiores afetam a corrente de medição e não a precisão.
A precisão começa a ser afetada quando a resistência total do cabo É maior que 50 vezes o maior valor do alcance.
Ex: 100 miliohms de cabo no alcance de 2 miliohms e 1 Kohms de cabo no alcance
de 20 ohms

Dimensões

Instrumento: 290 x 190 x 170 mm
Carregador: 50 x 40 x 30 mm

Peso

Instrumento: 2,5 Kg (aproximadamente)

Alimentação

Circuito Eletr ônico: 1 bateria de 9V alcalina
Corrente de Medição: 2 bateria de tipo D (pilha comuns alcalinas)
