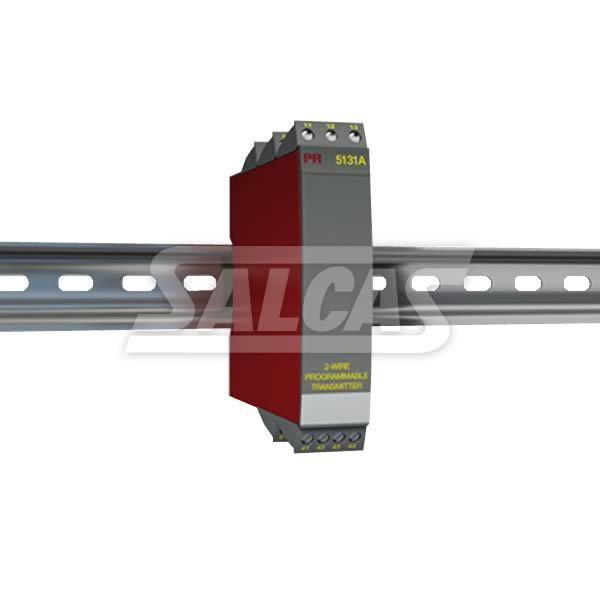

O transmissor de temperatura 5131A PR Electronics pode ser configurado pressionando o programa de software usando um PC padrão e da unidade de comunicações de Loop Link.

Aplicação do Transmissor de temperatura 5131A Pr Electronics

  • Jumpers canal independente entradas selecionáveis para corrente / tensão ou temperatura.
  • Programável de entrada de corrente na faixa de 0 ... 100 mA e tensão entradas na faixa de 0 ... 250 VDC.
  • Medição de temperatura Linearized, eletrônico com o RTD ou sensor TC.
  • Conversão da variação de resistência linear a um sinal de corrente analógico / voltagem padrão, por exemplo, de solenóides e válvulas de borboleta ou movimentos lineares com potenciômetro anexados.
  • Conexão de fio de compensação de 4 ou 3 fios automático ou por Cabo de 2 fios com compensação programável.
  • Sensor de detecção de erro configuráveis, incluindo NAMUR NE43.

Características Técnicas do Transmissor de temperatura 5131A Pr Electronics

  • A programação do 5131A pode ser realizada com ou sem uma fonte de alimentação.
  • A versão de dois canais tem isolação galvânica total entre os canais.
  • Separação de circuitos em instalações PELV / SELV.

Condições Ambientais do Transmissor de temperatura 5131A Pr Electronics

  • Especificações variam de -20 ° C a + 60 ° C
  • Temperatura de calibração 20 ... 28 ° C
  • Umidade relativa <95% RH (não-cond.)
  • Grau de proteção IP20

Dados mecânicos do Transmissor de temperatura 5131A Pr Electronics

  • Dimensões (AxLxP) 109 x 23.5 x 130 milímetros | Peso aprox. 195 g
  • DIN tipo trilho DIN 46277 | O tamanho do fio 1 x 2,5 mm2 fio trançado
  • Torque terminal de 0,5 Nm

As especificações comuns do Transmissor de temperatura 5131A Pr Electronics

  • Tensão de alimentação 7,5 ... 35 VDC
  • Fuse 50 mA SB / 250 VAC
  • Tensão de isolação, test / trabalhando 3,75 kVAC / 250 VAC
  • Interface de comunicação laço ligação
  • Relação sinal / ruído de 60 Min. DB (0 ... 100 kHz)
  • Dinâmica do sinal, a entrada de 22 bit
  • Dinâmica do sinal, de saída de 16 bits
  • Atualizando tempo 115 ms (entrada de temperatura) 75 ms (mA / V / mV de entrada)
  • O tempo de resposta (0 ... 90%, 100 ... 10%): Entrada de temperatura (programável) 400 ms ... 60 s
  • mA entrada A / V (programável) 250 ms ... 60 s
  • EMC imunidade Influência <± 0,5% do span
  • Extensão EMC imunidade: NAMUR NE 21 Um critério, explosão <± 1% do span
  • Efeito da variação de tensão de alimentação <0,005% de amplitude / VDC

Especificações de insumos do Transmissor de temperatura 5131A Pr Electronics

  • Max. de desvio 50% do valor máximo seleccionado. valor | Entrada RTD Pt100, Ni100, lin. R
  • Resistência a cabo por fio (máx.) 10 Ω RTD | Atual Sensor, Nom IDT. 0,2 mA
  • Efeito da resistência do fio do sensor (3/4-wire), RTD <0,002 Ω / Ω
  • Sensor de detecção de erros, RTD Sim | Entrada TC: termopar tipo B, E, J, K, L, N, R, S, T, U, W3, W5, LR
  • Compensação de junta fria (CJC) <± 1,0 ° C
  • Sensor de corrente de falha, TC Nom. 30 uA | Detecção de erros Sensor, TC Sim
  • Entrada de corrente: Faixa de medição 0 ... 100 mA | Min. Faixa de medição (span), entrada de corrente 4 mA
  • Resistência de entrada: Fornecido unidade Nom. + PTC 10 Ω 10 Ω | Resistência de entrada: RSHUNT não suprida unidade = ∞, Vdrop <6 V
  • Entrada de tensão: Faixa de medição -150 ... + 150 mV 0 ... 250 VDC
  • Min. Faixa de medição (span), tensão de entrada 5 mV | Resistência de entrada, Nom entrada de tensão. 10 M (≤ 2,5 VDC) Nom. 5 milionhms (> 2,5 VDC)

Características de saída do Transmissor de temperatura 5131A Pr Electronics

  • Max. de desvio 50% do valor máximo seleccionado. valor
  • Saída de corrente: Gama de sinal 4 ... 20 mA
  • Min 10 alcance do sinal mA.
  • Resistência de carga, ≤ saída de corrente (Valimentação -7,5) /0.023 [Ω]
  • Estabilidade de carga, saída de corrente ≤0.01% do span / 100 Ω
  • Limite de corrente ≤ 28 mA
  • Sensor indicação de falha, saída programável atual 3,5 ... 23 mA
  • NAMUR NE 43 Upscale / Downscale 23 mA / 3,5 mA
  • * do span = da gama Atualmente selecionado

Aprovações do Transmissor de temperatura 5131A Pr Electronics

  • EMC EN 61326-1
  • LVD 2006/95 / CE EN 61010-1
  • PELV / SELV IEC 364-4-41 e EN 60742
  • ATEX 2004/108 / CE DEMKO 99ATEX124572
