Termopares

Os sensores termopares são formados pela junção de dois fios de ligas metálicas diferentes entre si. Na sua junção, em uma das suas extremidades chamamos de junta quente e na junção aonde ligamos o aparelho ou cabo de compensação/extensão é chamada de junta fria. A sua junta quente, quando submetida a uma fonte de calor ou energia (positiva ou negativa) faz com que seja gerada uma milivoltagem que é proporcional à sua junta fria, efeito este chamado de seebeck.

Como funcionam os termopares

O princípio de funcionamento dos termopares está ligado à termoeletricidade (transformação da energia térmica em elétrica e vice-versa). Há vários efeitos dentro da termoeletricidade:

Seebeck: o calor é transformado em energia elétrica

Peltier: a energia elétrica é transformada em calor

Joule: irreversível (corrente elétrica sobre uma resistência, gerando calor)

O aparecimento da diferença de potencial em uma junção é devido ao fato que a densidade de portadores (elétrons) depende do tipo de material e de sua temperatura. Tais características propiciam a propagação de portadores na junção (a transferência de portadores de um material para outro). O valor da diferença de potencial depende da natureza dos metais e da diferença de temperatura na junção.

O efeito Seebeck

Thomas Johann Seebeck formou-se em Medicina em 1802. Ele uniu dois materiais diferentes e submeteu essa junção a uma diferença de temperatura, notando o surgimento de uma tensão (diferença de potencial), a qual depende do tipo de material e de sua temperatura. O efeito seebeck é um exemplo clássico da produção de força eletromotriz na ausência de eletrólitos ou campos magnéticos.

Termopares: conheça alguns tipos

Como explicado acima, o termopar é formado pela junção de metais diferentes e, portanto, dependendo dos metais combinados e da calibração, teremos diversos tipos de termopares. Os mais comuns são o tipo E (pt 100), T, K, J, porém há também medidores de temperatura mais elevada como, por exemplo, termopares GB, C, S, e R.

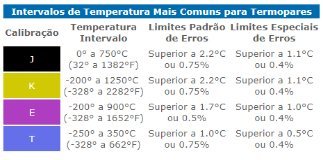

A seguir, você poderá consultar um quadro onde constam o código de cor internacional referente à liga dos termopares J, K, E (pt 100), e T, além dos intervalos das temperaturas bem como ao limite de erro:

As calibrações dependem do lugar onde o termopar será utilizado bem como o intervalo em relação à temperatura, que terá um limite de medição conforme o diâmetro do fio que compor os termopares. Assim sendo, é importante ter em mente que termopares com fiação finas podem não corresponder ao intervalo total dessa temperatura.


Termopares: como escolher

Pelo fato de termopares serem um instrumento de medição da temperatura com amplos intervalos, o uso é comum no ambiente industrial. Você que precisa comprar termopares online e fazer o seu pedido, pode observar alguns critérios para então realizar sua compra:

  • média de temperatura dos termopares e do processo em que serão utilizados
  • o nível de precisão e tolerância (ou limite de erro)
  • potencial termoelétrico em relação à média da temperatura
  • tempo de resposta e preço do termopares (custo x benefício)


Além do intervalo da temperatura, é válido que você se atente a qual o material que compõe a bainha do termopar e as informações de como ele resiste em meio à vibração e abrasão.

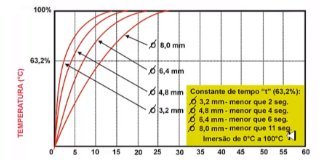

Termopares e tempo de resposta: como saber

Termopares e tempo de resposta: como saber

O tempo de resposta é um fator crítico, especialmente no caso de termopares PT 100, estando diretamente ligado ao diâmetro das bainhas (por exemplo 3,2 mm a 8 mm) - quanto menor for o diâmetro dos fios no termopar, mais rápida será a medição do sensor.

No caso de termopares PT 100 é muito relativo se forem colocadas situações com a variação de segundos para tempo de resposta conforme tabela acima. Isso porque o sensor PT 100 não é pontual, pois possui um sensor (e inclusive o rabicho do sensor faz parte da calibração do mesmo) que precisa aquecer todo o corpo do termopar para medir a temperatura do processo.

Junção nos termopares: qual o melhor tipo?

Em se tratando das junções que são feitas em uma sonda de termopares, seriam as mais comuns as que listarei logo abaixo:

expostas: aqui nós temos os termopares com pontas externas à bainha, proporcionando, assim, um tempo de resposta mais rápido - em contrapartida, não pode ser usado em processos corrosivos, pressurizados, entre outros.

isoladas: como a própria categoria sugere, a junção está em isolamento com relação à parte que forma a sonda, por isso temos um pouco mais de lentidão quanto ao tempo de resposta.

aterradas: cada fiozinho de metal está conectado um ao outro na parte de dentro e é o que vai resultar neste caso no calor sendo transferido de forma precisa por meio da parede das sondas até as junções dos termopares.

Na hora de comprar termopares, você poderá optar por:

  • termopares com fios desencapados
  • sondas termopares (exposto, aterrado, isolado)
  • sondas de contato total com a superfície

Confira agora mesmos todos os nossos termopares e sensores de temperatura. Em caso de dúvidas, basta entrar em contato!


A Salcas Indústria e Comércio é fabricante de Termopares desde 1988. Somos especializados em Termopares Convencionais, Termopares de Isolação Mineral, além de Sensores de Temperatura diversos, Termoresistências PT100, PT1000 dentre outros.

Temos modelos de Termopares com Cabeçotes, Poços de Proteção (Poços Termométricos), com Tubo metálico, poço cerâmico e diversas outras opções. Fabricamos os sensores de Temperatura de acordo com a necessidade do cliente. Temos também o serviço de Calibração de nossos sensores de Temperatura rastreado ou acreditado RBC.

Portanto, se você precisa fazer um orçamento de Termopares, acesse nosso site ou envie um e-mail para contato@salcas.com.br. Caso precise fazer uma calibração de termopares? Entre em contato conosco, ou acesse o site de nosso laboratório www.labsalcas.com.br



Saiba mais sobre nossos termopares

Ligue para (11) 3977.7838, através de nosso email ou através de nosso site www.salcas.com.br.
