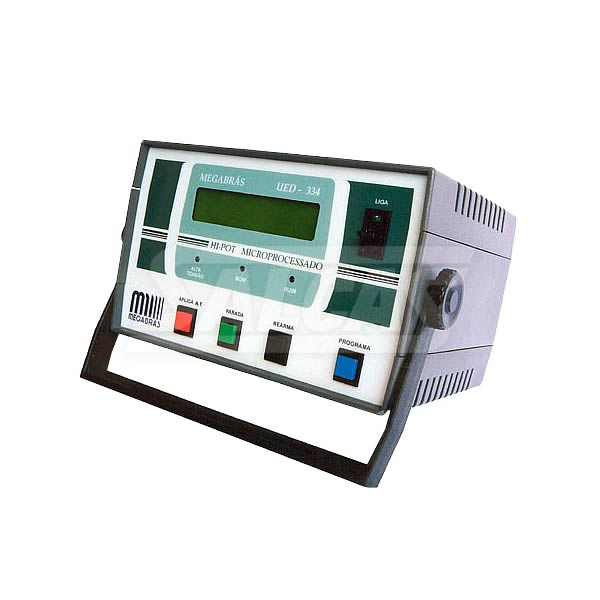

Hipot Digital Microprocessado Até 5 KV Megabras

Os Hipots Digitais Microprocessados Megabras UED-314, UED-334 e UED-354 são unidades para ensaios dielÉtricos de última geração. A saída de tensão É ajustável e dependendo do modelo pode chegar atÉ 1.500, 3.000 ou 5.000 Volts de corrente alternada.

Seu microprocessador incorporado permite programar tensão, tempo e corrente de ruptura e realizar ensaios mais sofisticados de acordo com as necessidades do cliente.

Seu temporizador incorporado permite programar a duração dos ensaios. Possui ajuste do limiar da corrente de ruptura.

No display alfanumÉrico indica o valor da tensão a qual efetua-se o teste, a corrente que a amostra sob teste está atravessando a isolação, seja resistiva, capacitiva ou indutiva, e o tempo transcorrido.

No painel traseiro possui entradas e saídas optoacopladas para interface com PLC o que permite automatizar linhas de produção.

Em virtude das altas tensões em jogo, as considerações sobre a segurança do operador têm uma relevante importância. O projeto da Unidade de Ensaio dielÉtrico MEGABRAS neste aspecto, tem merecido especial atenção. Assim seu gabinete É construído em material plástico de alta resistência dielÉtrica. Exceto os bornes de saída, não existem partes condutoras acessíveis para o operador. Os bornes são isolados e estão localizados no painel traseiro.

Um indicador luminoso (LED) assinala a presença de alta tensão nos bornes de saída durante a medição.

Um controle remoto, com teclado, permite programar os parâmetros (tensão, corrente e tempo) do Hi-pot. Esses parâmetros ficam memorizados em forma permanente no equipamento, atÉ que devam ser modificados numa nova programação. A programação não pode ser feita nem modificada sem a utilização do módulo remoto, o qual implica uma segurança absoluta contra alteração acidental, dos parâmetros inicialmente programados.

Características do Hipot Digital Microprocessado AtÉ 5 KV Megabras UED-354

Corrente de saída

UED-314 atÉ 5 mA.
UED-334 atÉ 5 mA.
UED-354 atÉ 10 mA.

Intervalo do ajuste do cron ômetro interno

Duração do ensaio: Programável atÉ 600 segundos

Intervalo de ajuste do limiar de corrente

UED-314 atÉ 5 mA.
UED-334 atÉ 5 mA.
UED-354 atÉ 10 mA.

Exatidão do voltímetro: ± 3 % do valor medido ± 0,05 kV.

Exatidão da tensão de ensaio: Repetibilidade: ± 3 % do valor programado ± 0,05 kV

Estabilidade: ± 3 % do valor programado ± 0,05 kV.

Exatidão do miliamperímetro: ± 5 % do valor medido ± 0,1 mA.

Exatidão do cron ômetro: ± 0,5 % do valor medido ± 0,5 seg.

Exatidão do limiar de corrente: ± 10 % do valor programado ± 0,1 mA.

Dimensões e peso: 220 x 140 x190 mm (exteriores do gabinete sem o estojo). | 3,5 kg. (incluindo o equipamento, o módulo remoto, manual e as pontas de prova).

Condições ambientais de operação: Este equipamento está preparado para ser utilizado em ambiente abrigado. A temperatura ambiente pode variar entre 0°C e +45°C, com 90% de URA, sem afetar o funcionamento do equipamento.
