Década de Resistência para Altas Resistências

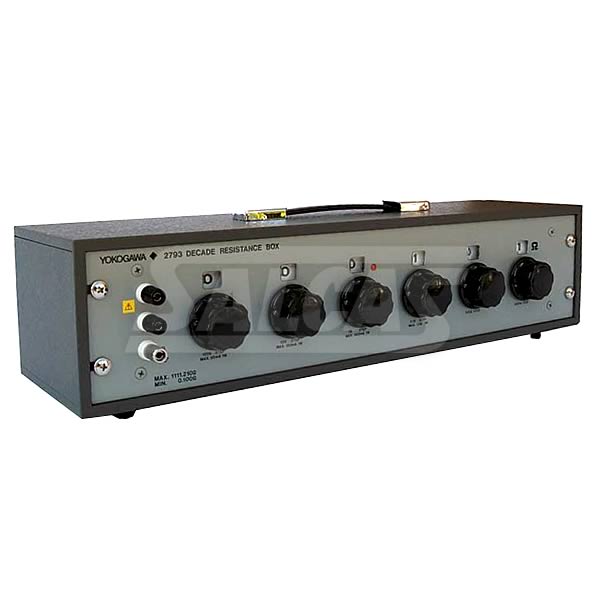

Características da Década de Resistência para Altas Resistências Yokogawa 2793-03

Média tensão: Resistência até 100MΩ com resolução de 100Ω
Coeficiente de baixa tensão
A variação do valor da resistência é menor do que ± 0,1% em 1MΩ e 10MΩ medidas com aplicação em 100V, e menos de ± 0,04% em 100Ω, 1Ω, 10Ω, 100Ω e aps com aplicação em 10V.
À prova de vibração e quedas
Fácil de ler na indicação de linha
Mais adequado para calibração de testadores de resistência de isolamento e pontes de kelvin

Especificações da Década de Resistência para Altas Resistências Yokogawa 2793-03:

Faixa de resistência: 0 a 1,111.110 Ω
Resolução: 100mΩ
Rigidez dielétrica: 2,500 AC entre o painel e o circuito
Resistência de isolamento: Mais de 1011Ω a 1000V DC entre o painel e o circuito
Composição Dial: 100Ω x 10 + 1kΩ x 10 + 10kΩ x 10 + 100kΩ x 10 + 1MΩ x 10 + 10MΩ x 10
Precisão:
- Picos de 100Ω, 1k, 10k, 100k ± (0.05Ω + 0.05mΩ)
- Picos de 1 M e 10MΩ ± 0,2%
(A uma temperatura de 23 ± 2 °C, umidade abaixo de 75%, incluindo a resistência residual de aprox. 0.05Ω)
Máximo de entrada permitida: Pico 100Ω - 100mA / Pico 1Ω - 30mA / Pico 10Ω - 10mA / Pico 100Ω - 3mA (100 a 600KΩ) e 2000V (700KΩ a 1MΩ) / Pico 1Ω - 2000V / Pico 10Ω - 2000V
Dimensões: 110 x 491 x 140 mm
Peso liq: 4,8 Kg
